Échangeur de chaleur à plaques vissé
Échangeur de chaleur à plaques vissé

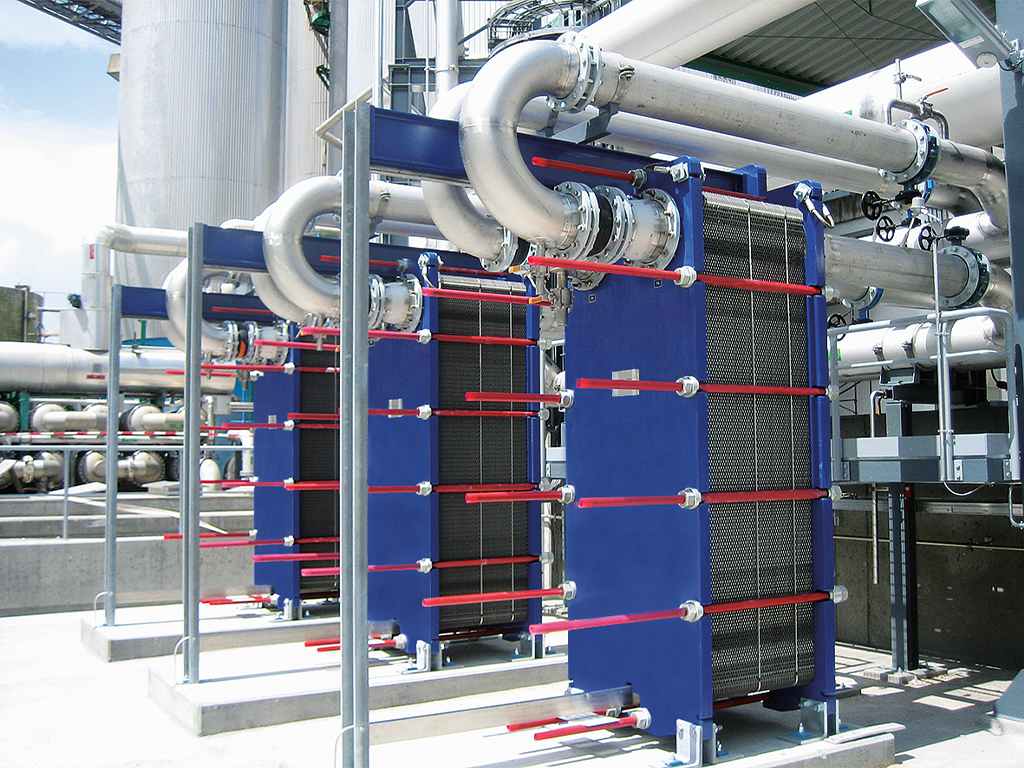

Les échangeurs de chaleur à plaques vissés que nous proposons se distinguent par leur conception bien pensée, leur haut niveau de qualité et leur facilité d'entretien. Ils sont faciles à ouvrir et donc à nettoyer. L'adaptation aux changements des conditions de fonctionnement se fait très simplement en ajoutant ou en retirant des plaques.
Leurs avantages:
- Dimensionnement idéal
- Adaptation facile aux besoins changeants
- Faibles coûts de maintenance et de nettoyage
- Longue durée d'utilisation jusqu'au nettoyage
Avec les échangeurs de chaleur à plaques, BMS-Energietechnik AG dispose d'une large gamme de composants pour un transfert de chaleur efficace et une récupération économique de la chaleur et du froid de processus. Nous vous aidons à concevoir votre installation et à choisir les bons matériaux.
Die Kompaktrahmen-Funktion bietet mehr Kapazität auf kleinerem Raum. Die intelligente Führungsstange ermöglicht eine maximale Anzahl von Platten oder Kassetten im Rahmen, während die Anforderungen an den Servicebereich auf ein Minimum reduziert werden.
Das Design ermöglicht einen schnelleren und sichereren Service, wodurch Ausfallzeiten minimiert und Wartungskosten gesenkt werden.
Die CurveFlow™ Verteilfläche optimiert den Durchfluss der Medien, so dass die gesamte Plattenoberfläche besser genutzt werden kann. Ein verbesserter Durchfluss sorgt dafür, dass die Medien gleichmäßig verteilt sind und es keine ungenutzten Flächen mehr gibt, so dass die thermische Effizienz steigt und das Verschmutzungsrisiko sinkt. Dadurch sparen Sie Energie, verringern Ihre Wartungskosten und müssen sich keine Sorgen mehr um ausserplanmässige Stillstände machen.
FlexFlow™ Plattendesign eliminiert den Kompromiss zwischen thermischen Wirkungsgrad und Druckverlust für Aufgaben mit unterschiedlichen Volumenströmen. Der Wärmetauscher ist sowohl auf der warmen als auch auf der kalten Seite auf maximale Wärmeeffizienz und geringsten Druckverlust optimiert. Das Ergebnis ist eine um bis zu 30% höhere Effizienz bei gleichzeitig geringerer Verschmutzung für einen langfristigen und kostengünstigen Betrieb über den gesamten Lebenszyklus.
Die Offset Dichtungsnut im Zickzack-Muster maximiert die Wärmeübertragungsfläche so dass die vorhandenen Platten besser genutzt werden können.
Der optimierte, nicht kreisförmige OmegaPort™ für Ein- und Auslass bietet Ihnen gleich zwei Möglichkeiten, wie Sie Energie sparen können: zum einen sorgt er für höhere thermische Effizienz, zum anderen für geringer Energiekosten. Der Grund hierfür ist, dass der Durchfluss der Medien zu einer Steigerung des Durchsatzes und einer Senkung des Druckverlsutes sowie einer optimalen Nutzung der Plattenoberfläche führt.
Sehen Sie sich die Montage des weltweit modernsten geschraubten Plattenwärmetauschers an. Die Animation zeigt die Komponenten eines industriellen Wärmetauschers. Mehrere innovative Lösungen und einzigartige Merkmale wurden entwickelt, um einen überlegenen thermischen Wirkungsgrad, kompromisslose mechanische Zuverlässigkeit und eine einfachere Wartung zu gewährleisten.
Foire aux questions
Oui. Un échangeur de chaleur à plaques surdimensionné pose souvent des problèmes lors de son utilisation. Le nombre trop important de canaux (plaques) entraîne une perte de pression trop faible, ce qui provoque souvent des encrassements. L'échangeur de chaleur à plaques n'atteint alors plus la performance requise.
Il est important d'avoir un modèle compact et peu encombrant avec un rendement élevé, ainsi que des exigences accrues en matière de sécurité de fonctionnement et une conception optimisée en termes de durée de vie et de résistance à l'encrassement.
Mais qu'est-ce qui est important lors de l'achat d'échangeurs de chaleur à plaques?
Le prix, bien sûr! Mais il y a d'autres caractéristiques importantes à prendre en compte.
1. La surface
La surface utile de l'échangeur, autrement dit la surface active, est toujours un critère décisif. La surface installée (généralement indiquée) n'est pas utilisable à 100%.
2. Pertes de charge
Il est impératif de veiller à ce que la perte de charge soit raisonnable. Une perte de charge trop importante entraîne une augmentation des besoins en énergie et donc des coûts d'exploitation. D'un autre côté, une perte de charge trop faible entraîne une mauvaise turbulence, un mauvais transfert de chaleur et une plus grande sensibilité à l'encrassement. Une perte de charge élevée favorise la force de cisaillement sur la plaque et donc l'effet d'auto-nettoyage de l'échangeur de chaleur à plaques.
3. Gradation
L'échangeur de chaleur doit être conçu en fonction de conditions d'exploitation réalistes. Une très légère modification du taux de recouvrement peut avoir des conséquences importantes sur la taille et le prix de l'échangeur de chaleur. Un taux de recouvrement trop faible rend l'échangeur de chaleur trop grand et donc trop cher.
4. Profondeur des plaques
La profondeur des plaques est un critère qui n'est généralement pas pris en compte. Elle doit être choisie en fonction du fluide utilisé.
5. Facilité d'entretien
Pensez dès le choix de votre échangeur de chaleur à plaques à la première révision, car elle est inévitable. Les échangeurs faciles à entretenir sont très simples à ouvrir, faciles à fermer et, surtout, ils sont rapidement étanches (temps d'arrêt court).
6. Garantie
Une extension de garantie à 5 ans est possible!
Afin que nos experts en échangeurs de chaleur puissent concevoir et vous proposer l'échangeur de chaleur à plaques optimal, ils ont besoin au minimum des informations suivantes:
- application
- puissance requise
- fluides
- températures d'entrée
- températures de sortie
- perte de pression maximale
Afin que vous puissiez nous fournir ces données de manière complète et simple, veuillez remplir nos formulaires de demande en ligne.
Formulaire échangeur de chaleur à plaques brasées
Formulaire échangeur de chaleur à plaques vissé
